Dreifach versetzte Wafe-Absperrklappe mit drei exzentrischen Metalldichtungen

Dreifach versetzte Absperrklappe mit drei exzentrischen Metalldichtungen Technische Spezifikation: Ventildesign: BS EN59;

Anfrage absenden

Basisinformation

Arbeitstemperatur	Normale Temperatur (-40°C
Material der Dichtungsoberfläche	Weich versiegelt
Standard	En593/BS5155/API609
Anwendung	Industrielle Nutzung, Wasserindustrielle Nutzung
Operator	Manueller/elektrischer Stellantrieb/pneumatischer Stellantrieb
Garantie	1 Jahr
Farbe	Ral5005/5015/5017 oder andere Anfragen
Transportpaket	Sperrholzkiste
Spezifikation	DN40-DN1200
Warenzeichen	OEM oder Davan
Herkunft	Tianjin, China
HS-Code	8481804090
Produktionskapazität	50000 Stück/Jahr

Produktbeschreibung

Drei exzentrische Metalldichtungen bilden eine dreifach versetzte Absperrklappe
Technische Spezifikation:

Ventildesign: BS EN593/BS5155/API609/DIN3354

Angesicht zu Angesicht:ISO 5752-20/BS EN558-20/API609

Flanschbohren:ASME B16.1 Klasse 125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K

Hydrauliktest:EN12266-1/API 598/ISO5208/JIS B2003

Shell-Testdruck:24bar/15bar

Dichtungsprüfdruck:17,6 bar/11 bar

Material Liste:

Körper:

Gusseisen: ASTM A126 CL.B/ DIN1691 GG25
Sphäroguss: ASTM A536 60-40-18/ DIN1693 GGG40
Kohlenstoffstahl: ASTM A216 WCB
Edelstahl: ASTM A351 CF8/CF8M
Bronze AL-Bronze: ASTM B148 C954

Rabatt:

Sphäroguss: ASTM A536 60-40-18/ DIN1693 GGG40
Kohlenstoffstahl: ASTM A216 WCB
Edelstahl: ASTM A351 CF8/CF8M
Bronze AL-Bronze: ASTM B148 C954
Beschichtung: Vernickelt/Epoxid/EPDM//Nylon

Stengel:

Edelstahl: ASTM A182 304/316/410
Legierung: Monel K500

Sitz:

Elastomer-Arbeitstemperatur
EPDM -45 °C-135 °C
NBR -10 °C-80 °C
PTFE -10 °C-150 °C

Buchse: PTFE/Bronze Stift:

Edelstahl: ASTM A182 304/316/410
Legierung: Monel K500

Einige Endkunden:

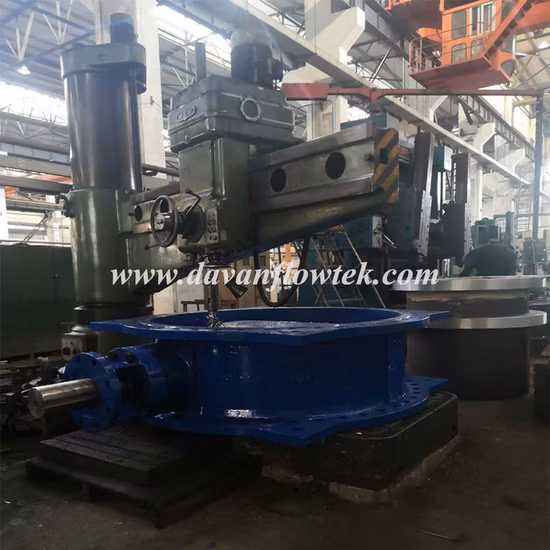

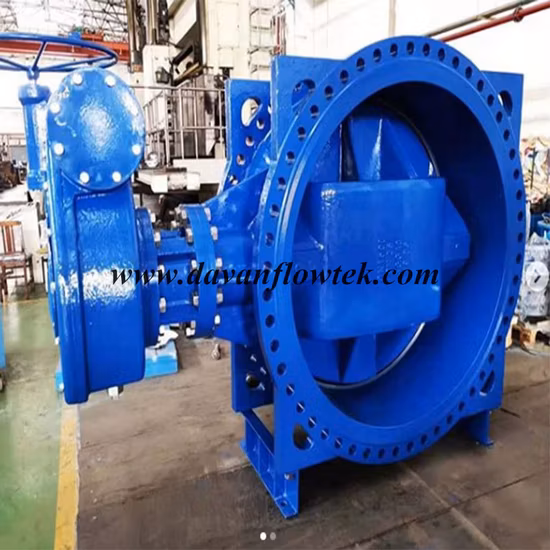

Three Eccentric Metal Seals Wafe Triple Offset Butterfly Valve

Vorteile einer Absperrklappe

Absperrklappen ähneln Kugelhähnen, bieten jedoch weitere Vorteile. Bei pneumatischer Betätigung öffnen und schließen sie sehr schnell. Die Scheibe ist leichter als eine Kugel und die Ventile erfordern weniger strukturelle Unterstützung als ein Kugelventil mit vergleichbarem Durchmesser. Absperrklappen sind sehr präzise, was sie in industriellen Anwendungen vorteilhaft macht. Sie sind recht zuverlässig und erfordern nur sehr wenig Wartung.

1. Einfaches und schnelles Ein-/Ausschalten mit weniger Kraftaufwand. Hat einen geringeren Flüssigkeitswiderstand und kann häufig bedient werden.

2. Einfache Struktur, geringe Größe und kurze Baulänge, geeignet für Ventile mit großem Durchmesser.

3. Es kann zum Fördern von Schlamm verwendet werden, da weniger Flüssigkeiten an den Rohröffnungen gespeichert werden.

4. Lange Lebensdauer. Besteht den Test von Zehntausenden Öffnungs-/Schließvorgängen.

5. Absperrklappen weisen eine hervorragende Regelleistung auf.

6. Kleines Drehmoment. Der Druck auf die Scheiben auf beiden Seiten der Spindel ist nahezu gleich, was zu einem gegensätzlichen Drehmoment führt. Dadurch können die Ventile mit weniger Kraft geöffnet werden.

7. Die Dichtfläche besteht im Allgemeinen aus Gummi oder Kunststoff. So können die Absperrklappen auch bei niedrigem Druck gut abdichten.

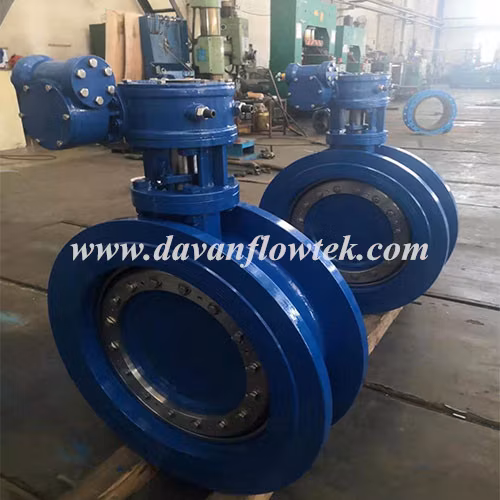

Three Eccentric Metal Seals Wafe Triple Offset Butterfly Valve
